福建省東南造船廠前身為“福建省漁輪修造廠”，組建于1956年，是福建省船舶工業集團公司骨干企業之一，已通過ISO9001:2008認證，并獲得英國皇家標志認可的UKAS質量管理體系證書。

圖01 福建東南造船廠


    工廠座擁聞名海內外的馬尾天然深水良港，占地面積20余萬平方米，應用電子計算機、數控切割、等離子切割等現代化高科技設備從事設計、生產、經營管理等，具備建造萬噸級以下各類船舶的能力，主要產品有各種漁船、海洋三用工作拖船、成品油輪以及登陸艇等，大多出口日本、法國、希臘、韓國、新加波、馬來西亞等國家以及香港、臺灣地區。

圖02 此次合作的門座機


    微特與東南造船廠此次合作加裝的WTSM-A型安全監控系統按照國標要求，對門座機機加裝了角度傳感器、風速儀、力矩限制器，監控系統主機與高度和行程測量傳感器，大臂頂端與四個支腿各加裝一個攝像頭。

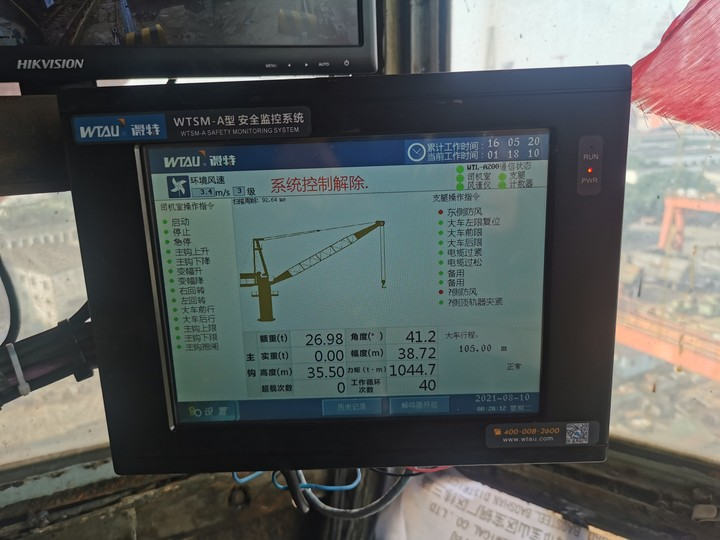

圖03 WTSM-A型安全監控系統


    由于此門座機為全回轉門座機，回轉機構的支撐點與回轉點不同于常規的門座機，給大車視頻信號與傳感器信號傳送到司機室造成了很大困難。

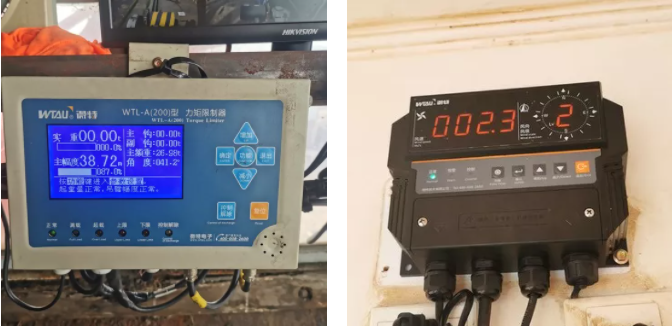

圖04 微特力矩限制器與風速儀


    為了各個信號傳輸?shù)姆€(wěn)定性經過現場技術人員的調研和測試最終選用了使用網橋傳輸的方案。

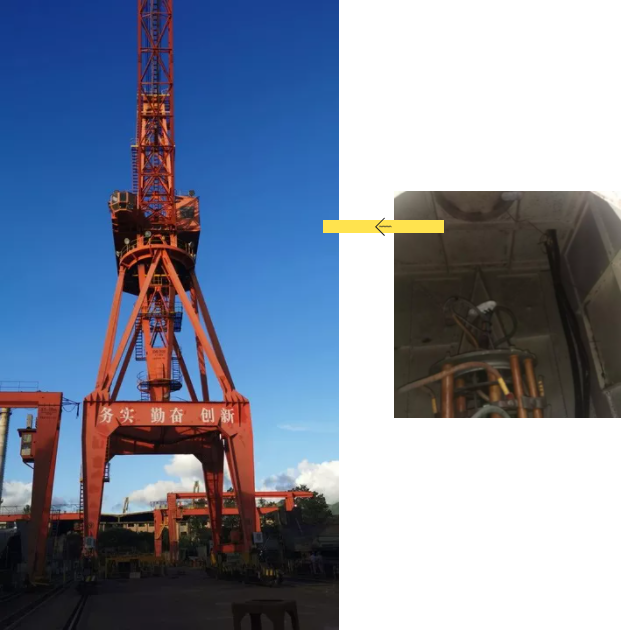

圖05 中心滑環處網橋


    由于該門座機的回轉點最低點直達支腿上平面，如果網橋安裝于支腿平面，當回轉機構轉動180度時回轉機構的網橋會被回轉機構鋼結構遮擋造成司機室信號中斷，經過現場實驗最終決定將大車的發射網橋與司機室的接受網橋安裝于中心滑環處，順利的解決了信號傳輸?shù)膯栴}，監控系統安裝后測試信號全部正常無卡頓。

圖06 大車行程編碼器


    經安裝調試完成后各傳感器數據精準無誤、安全控制與報警功能正常，可準確的控制大臂的上下極限幅度，大臂不同幅度的額定重量，大車的極限位與主鉤離地高度的上下極限位，為起重機的安全運行增加一道極其重要的保護屏障。

圖07 微特技術人員在現場留影


    微特曾多次與東南造船廠合作，為其龍門吊、門座機、廠房橋機等多套設備安裝過多臺安全監控系統與力矩限制器、超載限制器，對微特的產品使用滿意度非常之高，經過此次門座機安全監控系統的加裝廠方后續將長期與微特合作！
