塔式起重機遠程安全監控系統

時間：2015-06-16 05:03 閱讀：20755 來源：互聯網
      塔式起重機簡稱塔機，亦稱塔吊。。動臂裝在高聳塔身上部的旋轉起重機。作業空間大，主要用于房屋建筑施工中物料的垂直和水平輸送及建筑構件的安裝。由金屬結構、工作機構和電氣系統三部分組成。金屬結構包括塔身、動臂和底座等。工作機構有起升、變幅、回轉和行走四部分。電氣系統包括電動機、控制器、配電柜、連接線路、信號及照明裝置等。

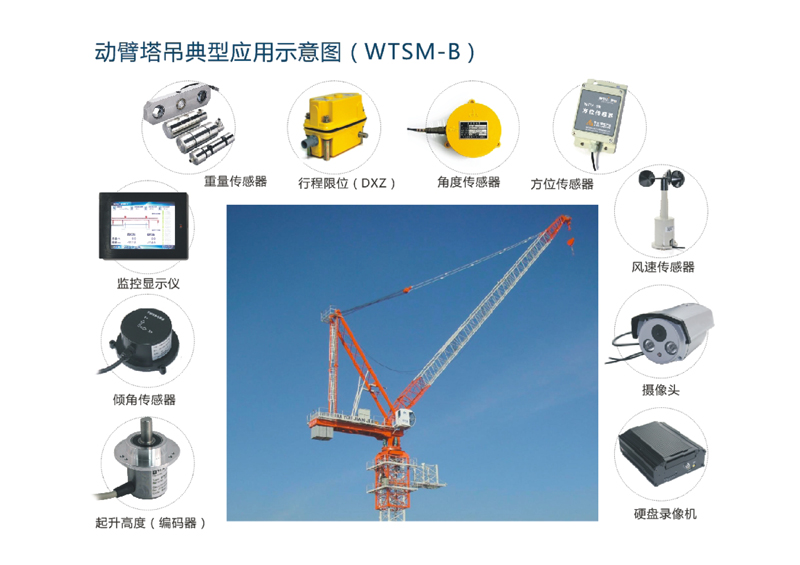

      安全監控系統是一款采用先進的電子技術、傳感器技術、工業電腦技術、起重機械控制技術為一體綜合性能強大的多功能監控系統，本系統可以同時監測起重量、力矩、起升高度（下降深度）、回轉角度、風速等信號，可通過以太網通訊與設備plc建立通訊。同時裝設起重機專用視頻監控錄像系統，是起重設備不可缺少的現代化設備；采用民用220VAC和電控24VDC兩種規格電源輸入，現場的適應能力強。

     塔機遠程安全監控系統是根據GB/T 5031-2008《塔式起重機》、GB 12602-2009《起重機械超載保護裝置》、GB 5144-2006《塔式起重機安全規程》、GB 6067.1-2010《起重機械安全規程》和GB/T3811-2008《起重機設計規范》等有關要求設計生產的新一代高性能塔式起重機安全監控裝置。

注意事項
1、選擇以上配制方案請說明選擇幾限位，哪種類型配制。
2、為了準確的實現安全監控，應向微特技術人員提供塔機的相關數據，如：載荷曲線表、臂長、倍率、中心距、鋼絲繩直徑等。
3、輸出控制若有特殊要求需特別注明；傳感器數量、電源類型、連接電纜長度等與以上配制表不符的應特別說明。



實施案例：

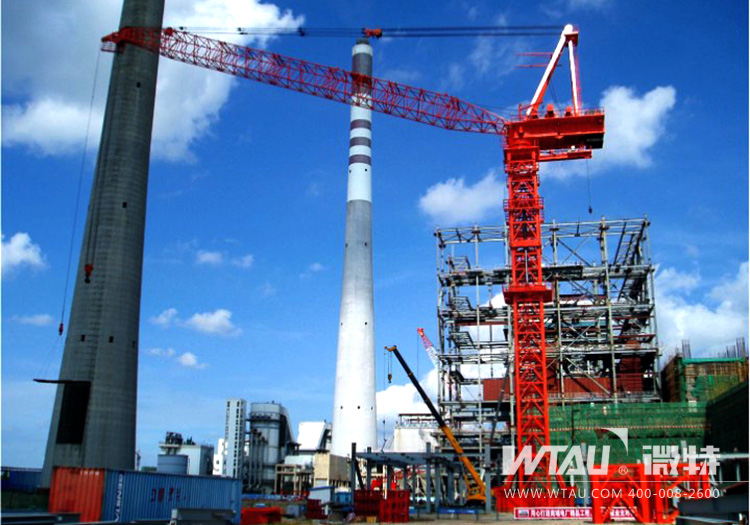

（1）   上海電力
