智慧工地-塔機安全監控管理系統

時間:2019-07-27 09:59 閱讀:45956 來源:互聯網
塔機黑匣子
       塔吊黑匣子(又叫塔式起重機遠程安全監控系統),主要應用于塔機的實時監控,避免因操作者的疏忽或判斷失誤而造成安全事故,可極大的保證塔機的安全使用。
       微特WTL型 塔 機 黑 匣 子 根 據GB/T 5031-2008《塔式起重機》、GB 12602-2009《起重機械超載保護裝置》、GB 5144-2006《塔式起重機安全規程》、GB 6067.1-2010《 起重機械安全規程》 和GB/T3811-2008《起重機設計規范》等有關要求設計生產的新一代高性能塔式起重機安全監控裝置。該產品經專家鑒定達到國內領先水平,并獲得湖北省重大科學技術成果。

產品獲湖北省重大科學技術成果獎



智慧工地-塔機安全監控管理系統

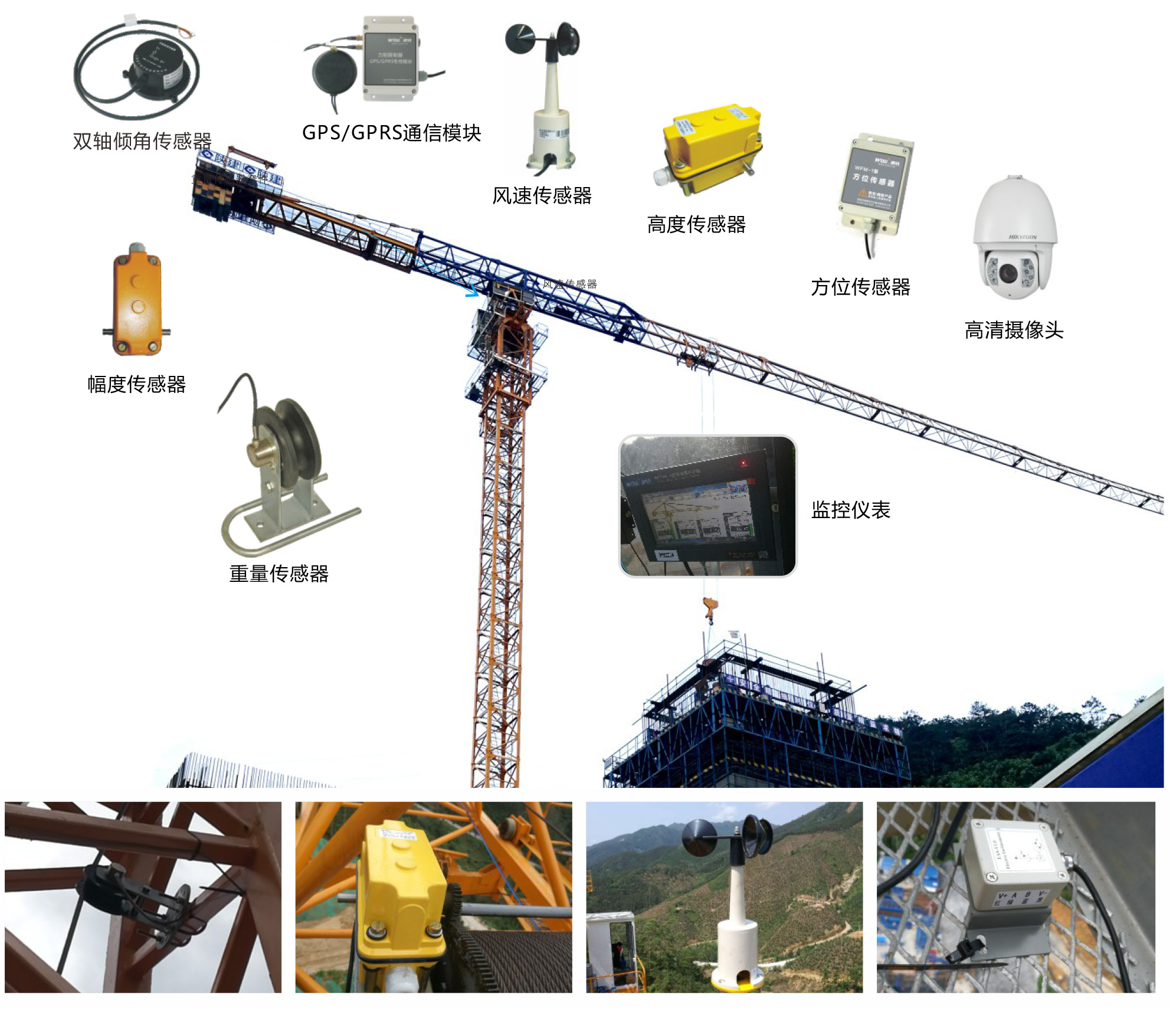

現地布局示意圖

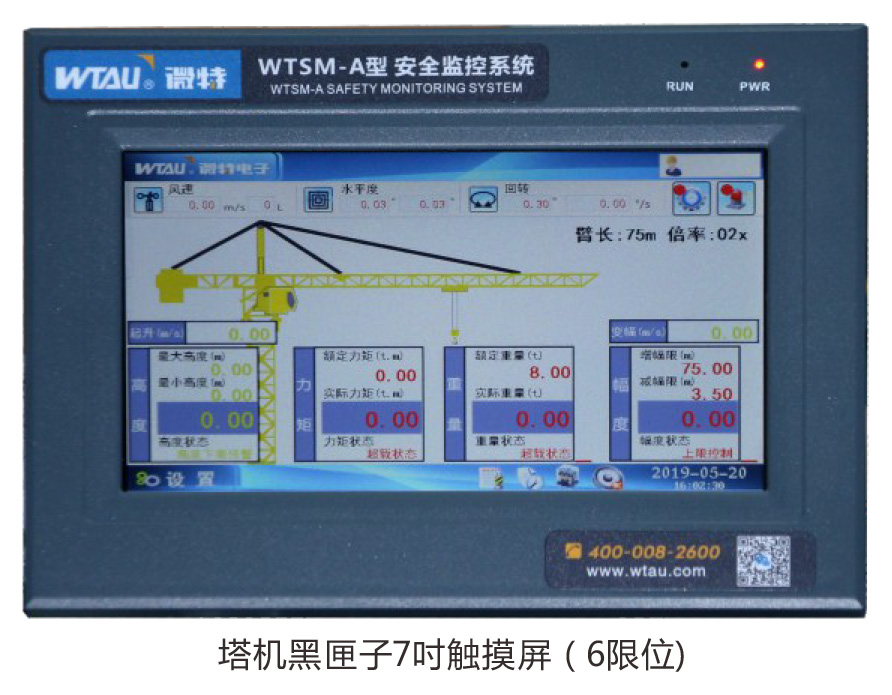

監控儀表



塔機防碰撞系統

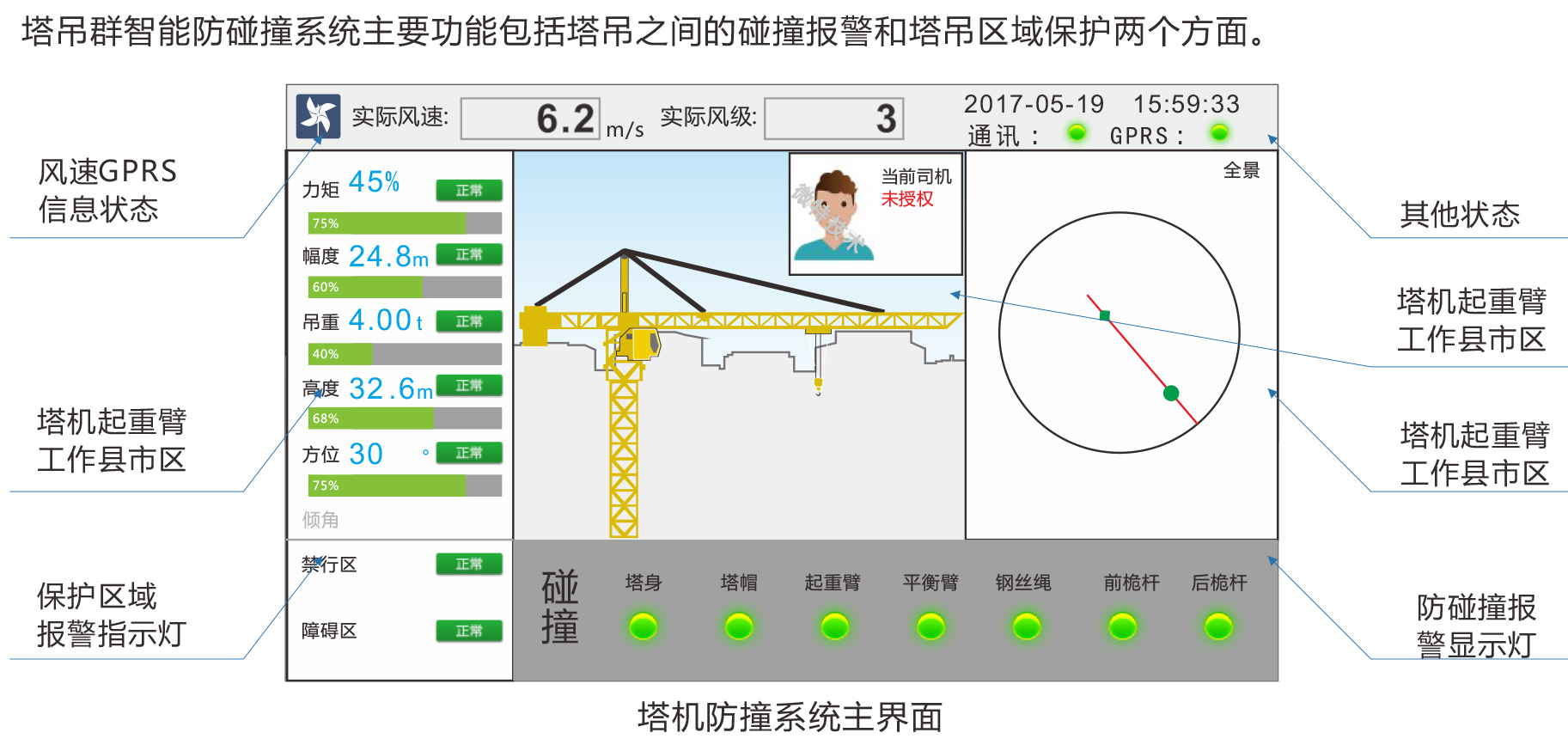

智慧工地-塔機防碰撞界面
塔機群智能防碰撞系統特點
1、算法先進,確保報警信號及時發出。
2、附加安裝,不改變塔吊原有線路和結構,不會產生任何負面效果。
3、聲光提示,簡單便捷,既可及時提醒司機注意危險又不會分散司機注意力。
4、集中管理,所有數據更改和參數調整都可以在監控室完成而不需要上塔吊操作。
5、集中觀測,監控室可以實時觀測各個塔吊上設備的運轉情況,能夠及時發現故障。
6、通信可靠,通信距離遠,穿越障礙物能力強。
7、安裝拆卸方便,安裝過程對塔吊作業影響小。
8、塔上設備操作簡單,司機不需要修改任何數據,避免人為誤操作造成的故障。
9、體積小、結構緊湊,占用駕駛室空間小,便于安裝和使用。
10、近200個成功案例近千臺設備的成功應用經驗,對產品性能、質量提進行了嚴格的考驗,也為技術人員和安裝人員提供了寶貴經驗。

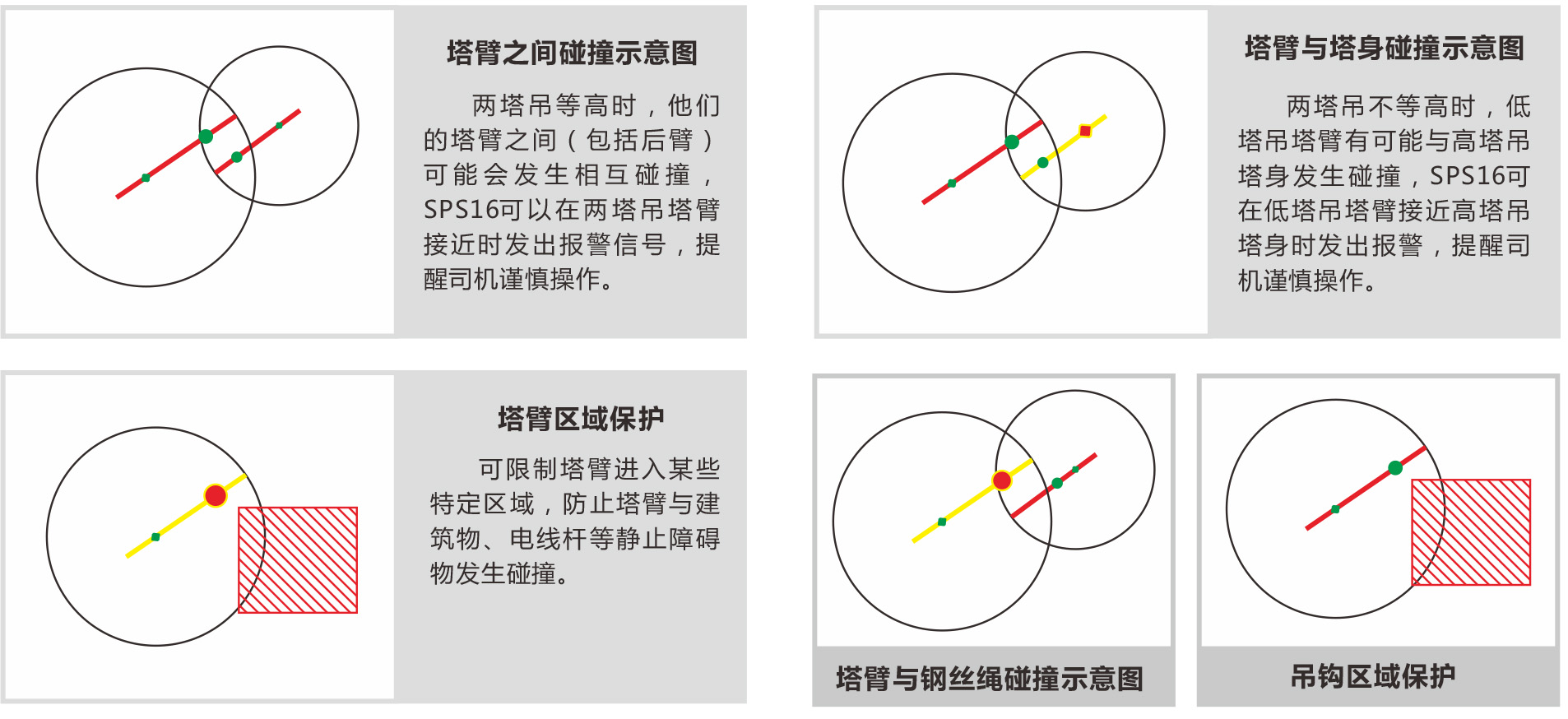

吊鉤區域保護示意圖

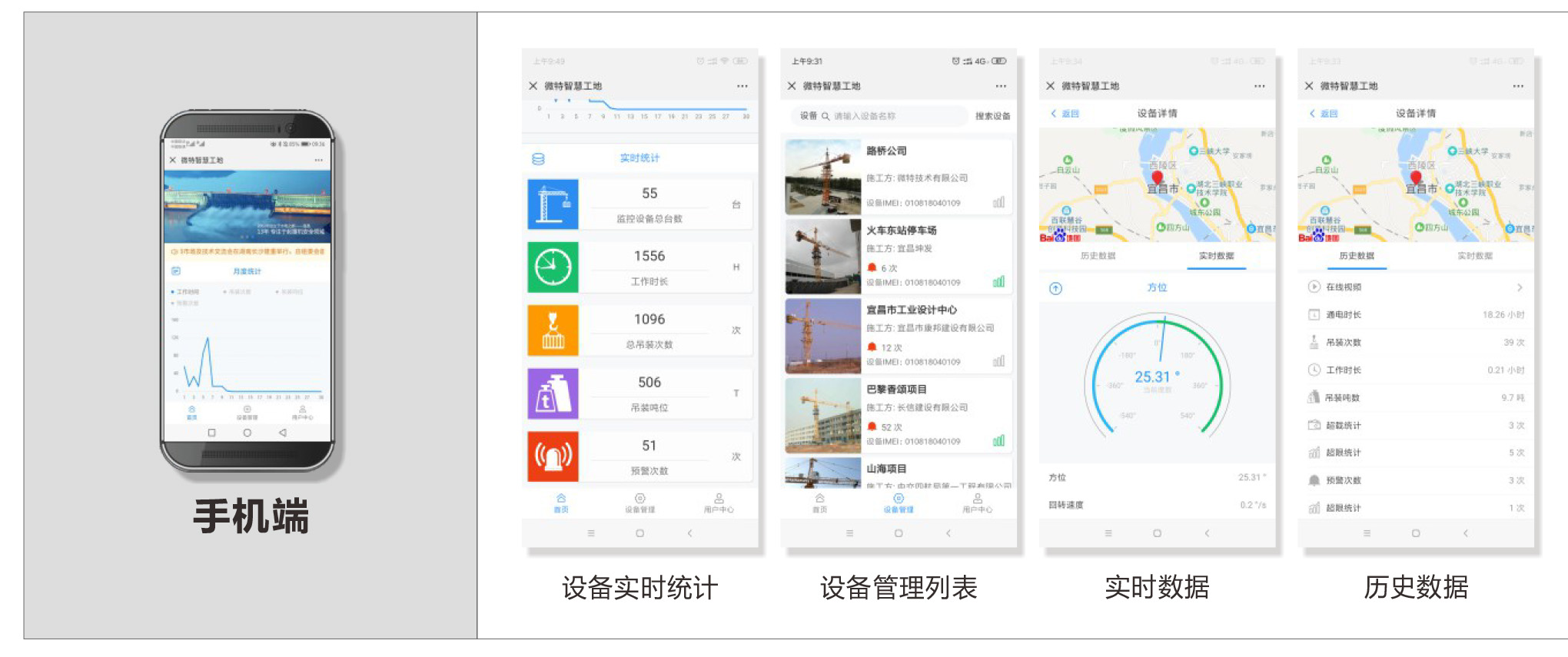

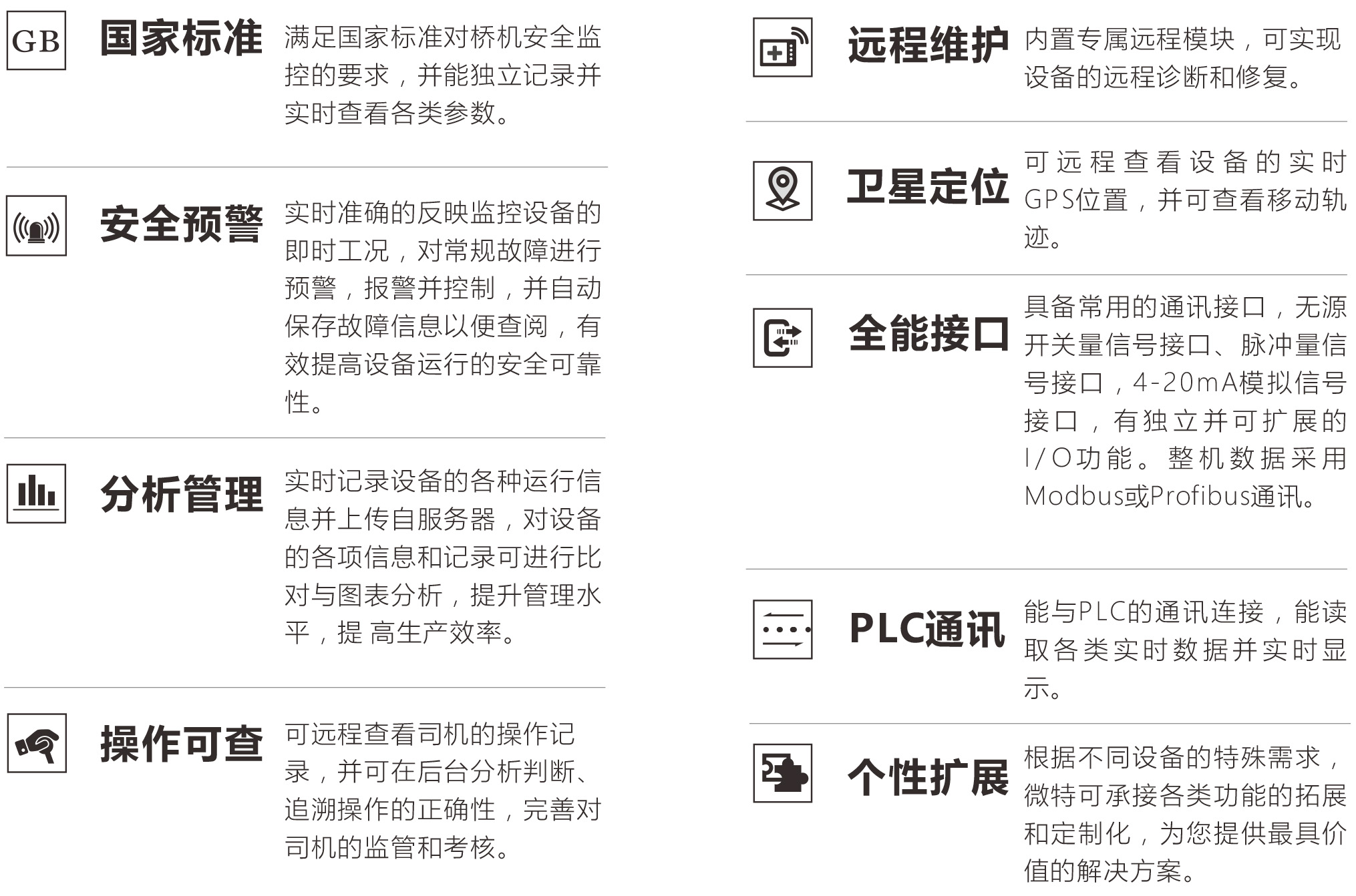

遠程監控管理系統
       微特起重機遠程安全監控管理系統,是微特公司根據國家《起重機安全監控管理系統》新標準研制出來的,針對于各類架橋設備的改造及新標準的強制實施,同時也可用于其他領域各類起重施工設備。該系統對設備的運行進行全方位的安全實時監控,避免因操作者的疏忽或失誤而造成的安全事故,有效地保證設備的安全使用。
       該系統能實時準確的反映監控對象的實時即時工況,并配備航空級故障數據記錄儀(黑匣子),可隨時再現設備不同時段的關鍵數據庫,提供可追溯的客觀歷史記錄。系統以安全監控、信息記錄及遠程控制功能模塊為基礎,實現對故障進行自我診斷,對設備可能出現的危險進行有效預警,對發生故障的設備依據歷史數據分析功能進行遠程診斷和故障修復,全面的提高大型設備運行的安全性。


吊鉤可視化系統

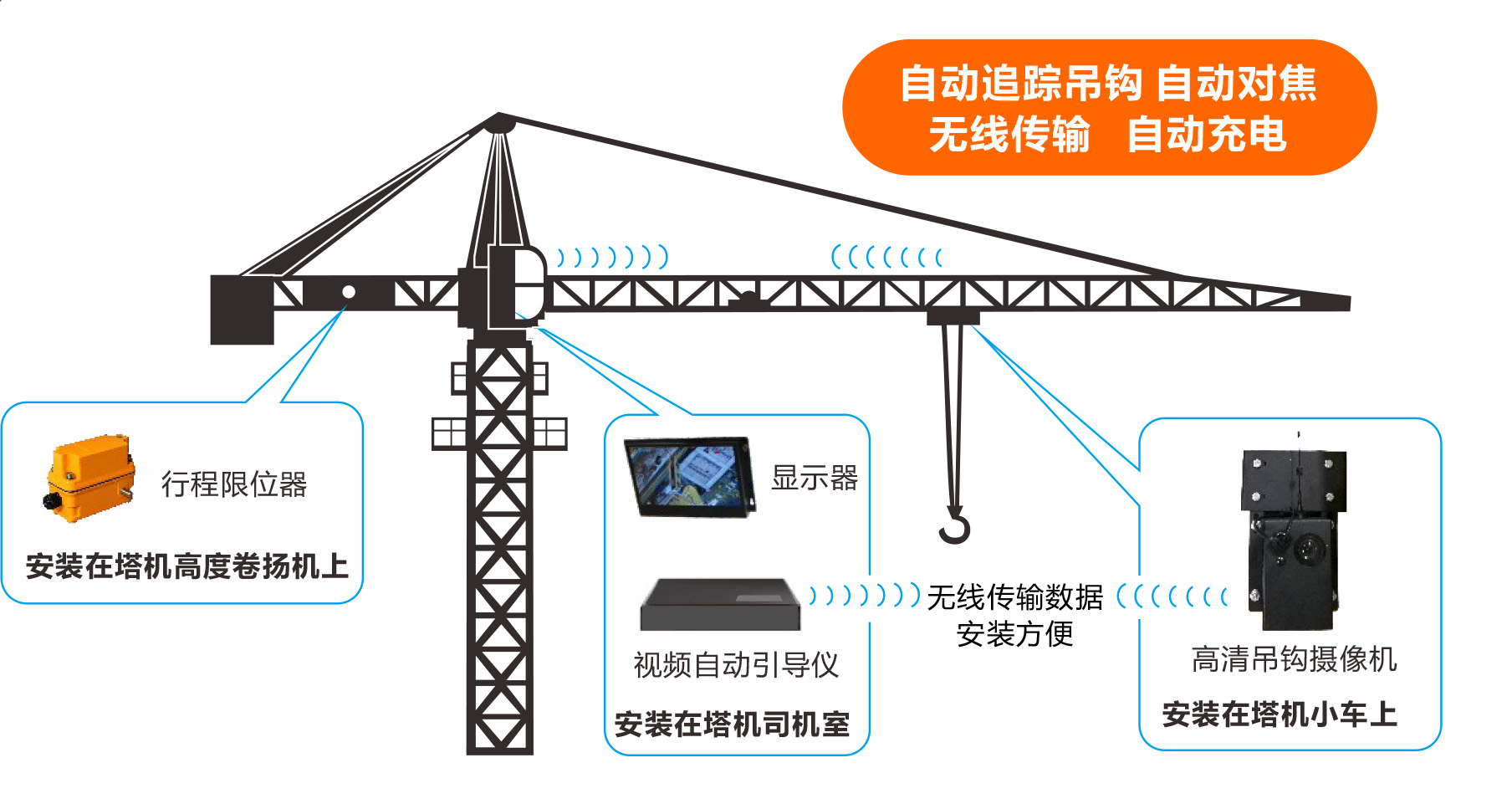

       WTVI-QTZ塔機吊鉤可視化系統能實時以高清晰圖像向塔機司機展現吊鉤周圍實時的視頻圖像,解決了施工現場塔機司機視覺盲區,遠距離視覺模糊,人工語音引導易出差錯等行業難題.同時降低了人力成本,提高工作效率.最新形勢下提升監管效果,減少安全事故,推廣數字化標準工地等不可缺少的行業利器.可視化系統可單獨配置也可與監控系統配套,項目部可遠程查看。

功能特點
1、可視吊裝,降低盲吊風險,提高安全系數
將攝像機安裝在塔式起重機大臂的最前端或者吊鉤上方,拍攝區域不會被其它物體遮擋,鏡頭可自動追蹤吊鉤,自動對焦,司機可清晰的看到拍攝畫面,根據拍攝畫面自主判斷吊裝情況,結合信號員的引導達到雙保險的效果。
2、過程記錄,事故責任分析
自動視頻引導儀,事故責任劃分分析,塔機自動視頻引導儀實時儲存球形攝像機采集到的視頻信號及售號員和塔機司機的對講錄音,可儲存30天 的相關數據.事故發生后可以通過讀取視頻引導儀里的視頻音頻數據,即可還原當時的現場情況,方便安全監管部門及工地安全部門查找事故原因確認責任方。
3、提高工作效率 靈活配套
安裝 后塔機司機能根據清晰的視頻一次性把 可視化系統吊鉤放到位,起吊時也可依據視頻選擇合適的時機起吊,并能及時的發現起吊過程的異樣情況,大大提高了生產效率??梢暬到y(tǒng)可單獨配置也可與監控系統配套,并可實現遠程查看等功能。

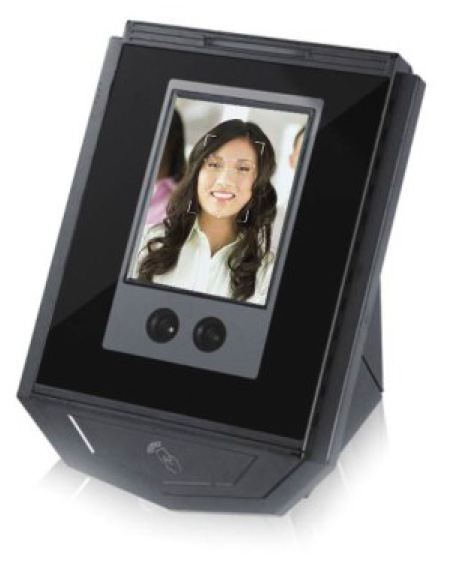

人臉識別系統

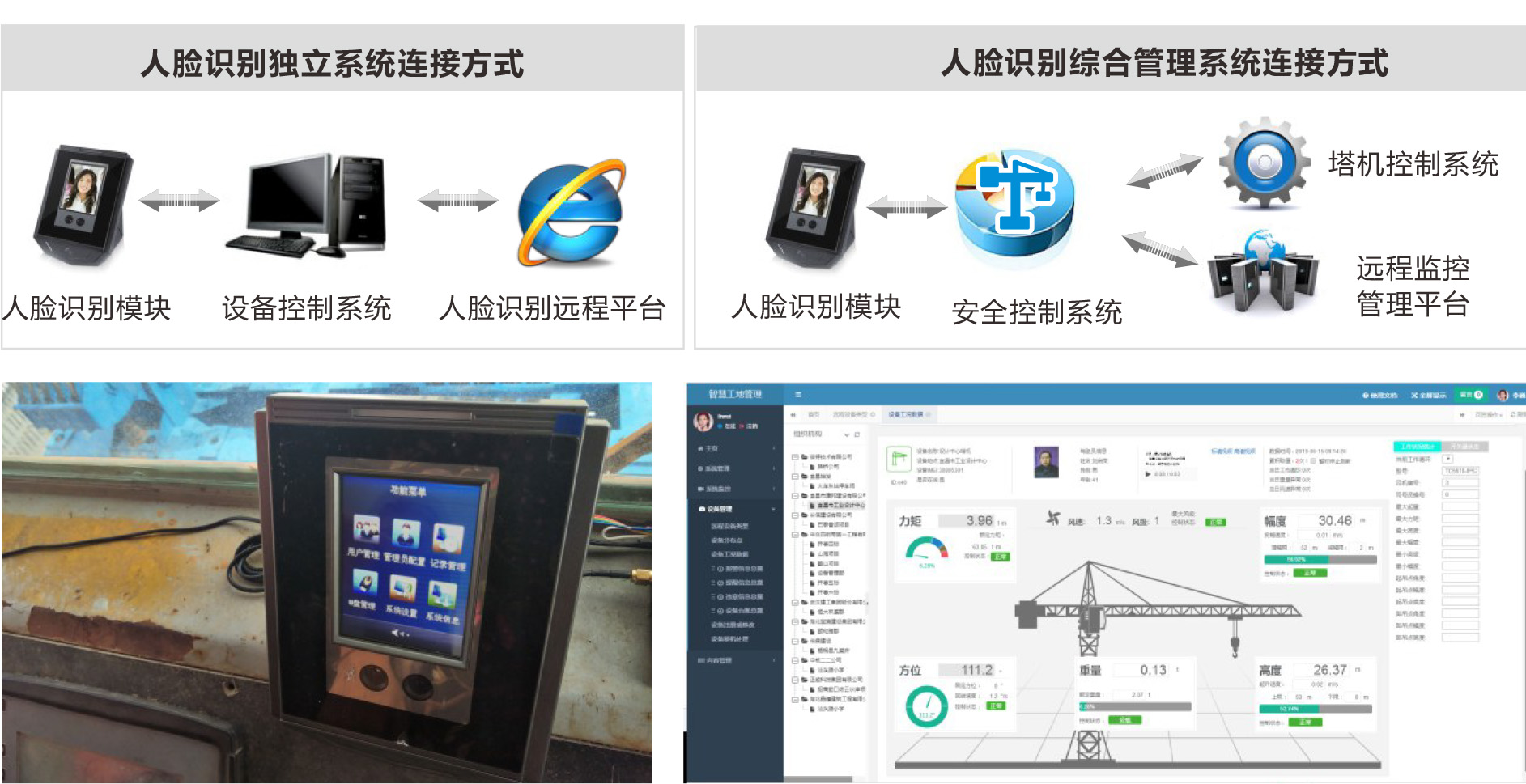

       塔吊、升降機等專業設備需要專門的駕駛員來操作,操作人員必須持證上崗。有必要對駕駛員進行身份驗證,通過人臉識別模塊和點火開關相聯,操作人員實現定人定崗,保證持證操作。防止非授權人員操作設備,避免危險的發生。


功能特點
1、結合物聯網技術,可遠程實時察看現場操作人的證件等;
2、人臉識別系統與設備控制系統相連,只有通過了人臉識別比對,才能操作設備;
3、數據記錄,可記錄操作人員上崗時間,離崗時間等,便于工作時間統計;
4、身份信息數據遠程下發?,F(xiàn)場司機更換時,通過網絡下發的方式更改數據,現場硬件自動識別。
